Lưu lượng giờ cao điểm
Thuật toán phân tầng thông minh của MLC-8000 giảm thời gian chờ, tối ưu lưu thông cho cả nhóm thang.
Văn phòng · Trung tâm thương mại · Khách sạn
Thang máy cao tầng
Giải pháp chuyên dụng cho công trình quy mô lớn: điều khiển nhóm thông minh, máy kéo không hộp số và hệ an toàn theo chuẩn châu Âu – đáp ứng yêu cầu khắt khe về lưu lượng, an toàn và hiệu suất vận hành.
Tóm tắt nhanh
Thang máy cao tầng INTEC dành cho tòa nhà văn phòng, trung tâm thương mại, khách sạn và chung cư cao tầng: tải trọng 900 – 2.500 kg (thang khách sạn 800 – 1.800 kg), tốc độ theo bảng tiêu chuẩn 1,0 – 2,5 m/s, điều khiển 2 – 64 tầng và nhóm tối đa 8 thang. Cấu hình Đức dùng máy kéo Ziehl-Abegg SM200 không hộp số và biến tần ZAdynpro; bảo trì, xóa lỗi từ xa 24/7.
Gọn ở bên ngoài. Chuẩn mực ở bên trong.
Đặc trưng
An toàn, bền bỉ cho tần suất vận hành liên tục
2 – 64 tầngPhạm vi của bộ điều khiển INTEC
8 thangĐiều khiển nhóm MLC-8000, 64 điểm dừng
tới 2,5 m/sTheo bảng kích thước tiêu chuẩn
< 50 dB(A)Độ ồn máy kéo Ziehl-Abegg SM200
Truyền động hiệu suất cao
Máy kéo không hộp số và biến tần đồng bộ, phù hợp tần suất vận hành liên tục; giảm rung lắc và tiếng ồn.
Vận hành chuyên nghiệp
Chế độ PCCC, ưu tiên, giám sát từ xa 24/7 – phù hợp tòa nhà có ban quản lý vận hành chuyên dụng.
Nguồn: Catalog Thang máy INTEC 2026, tr.14; Catalog kỹ thuật INTEC, tr.6, 8, 46.
Những con số kỹ sư sẽ hỏi đầu tiên.
Thông số chính
Cấu hình thang máy cao tầng INTEC
| Hạng mục | Thông số |
|---|---|
| Công trình phù hợp | Tòa nhà văn phòng, trung tâm thương mại, khách sạn, chung cư cao tầng, công trình cần quản lý vận hành chuyên dụng |
| Tải trọng phổ biến | 900 – 2.500 kg; thang khách sạn 800 – 1.800 kg |
| Tốc độ | Trung bình đến cao; bảng tiêu chuẩn 1,0 – 2,5 m/s |
| Phạm vi điều khiển | 2 – 64 tầng; nhóm tối đa 8 thang, 64 điểm dừng (MLC-8000) |
| Tiêu chuẩn an toàn | EN 81-A3 [CẦN XÁC NHẬN CO/CQ] |
| Máy kéo (cấu hình Đức) | Ziehl-Abegg SM200 không hộp số – 3,0 – 19,2 kW; tới 1.800 kg (2:1); tới 3,0 m/s; < 50 dB(A) |
| Biến tần (cấu hình Đức) | Ziehl-Abegg ZAdynpro – điều khiển động cơ theo IEC 61800-5-2 (SIL 3); EN 12015/12016; CANopen-Lift (CiA 417) |
| Định vị | LIMAX kỹ thuật số, tự động điều chỉnh khoảng cách phanh |
| Cửa | Tích hợp nhiều loại bộ cửa; điều chỉnh thời gian mở riêng từng cửa; tối đa 3 cửa cabin |
| PCCC & ưu tiên | Kiểm soát hỏa hoạn theo EN 81; 3 mức ưu tiên |
| Bảo trì | Bộ điều khiển mở – không cần công cụ riêng; bảo trì, xóa lỗi từ xa 24/7 |
| Chuẩn giao tiếp | CANopen-Lift (CiA 417) – thay thiết bị đạt chuẩn từ nhiều hãng, nâng cấp từng thiết bị |
| Cấu hình thiết bị | A – Bản Đức hoặc B – Bản Đức – Nhật (xem bảng so sánh bên dưới) |
Nguồn: Catalog Thang máy INTEC 2026, tr.9, 14; Catalog kỹ thuật INTEC, tr.6–8.
Đo hố thang trước – mọi thứ khác sẽ theo sau.
Kích thước tham khảo
Kích thước tiêu chuẩn thang chở khách có phòng máy
Áp dụng cho tốc độ 1,75 – 2,5 m/s, cửa 2 cánh mở trung tâm. Kích thước cuối cùng do kỹ sư INTEC chốt theo bản vẽ và khảo sát. [CẦN XÁC NHẬN: Phòng Kỹ thuật duyệt bảng kích thước]
| Tải trọng (kg) | Số người | Cabin R × S × C (mm) | Cửa R × C (mm) | Giếng thang – 1,75 m/s (mm) | Giếng thang – 2,5 m/s (mm) | Phòng máy – 2,5 m/s R × S × C (mm) |
|---|---|---|---|---|---|---|
| 800 | 10 | 1.400 × 1.350 × 2.300 | 800 × 2.100 | 1.900 × 2.050 | 2.000 × 2.150 | 2.000 × 2.150 × 2.000 |
| 1.000 | 13 | 1.600 × 1.450 × 2.300 | 900 × 2.100 | 2.100 × 2.150 | 2.200 × 2.250 | 2.200 × 2.250 × 2.000 |
| 1.250 | 16 | 1.900 × 1.450 × 2.300 | 1.000 × 2.100 | 2.400 × 2.150 | 2.500 × 2.250 | 2.500 × 2.250 × 2.000 |
| 1.350 | 18 | 1.900 × 1.550 × 2.300 | 1.100 × 2.100 | 2.400 × 2.250 | 2.500 × 2.350 | 2.500 × 2.350 × 2.000 |
| 1.600 | 21 | 1.900 × 1.800 × 2.300 | 1.100 × 2.100 | 2.400 × 2.500 | 2.500 × 2.600 | 2.500 × 2.600 × 2.000 |
Nguồn: Catalog kỹ thuật thang máy INTEC, tr.46. OH / PIT tham khảo: 4.500 / 1.600 mm ở 1,75 m/s; 5.000 / 2.000 mm ở 2,5 m/s. Tải trọng trên 1.600 kg (tới 2.500 kg): [CẦN BỔ SUNG bảng kích thước]. Thang không phòng máy: xem Thang máy chung cư.
Một thang máy có thể trở thành điểm nhìn của cả ngôi nhà.
Tùy chọn kiến trúc
Thang quan sát, sảnh và cabin cao cấp

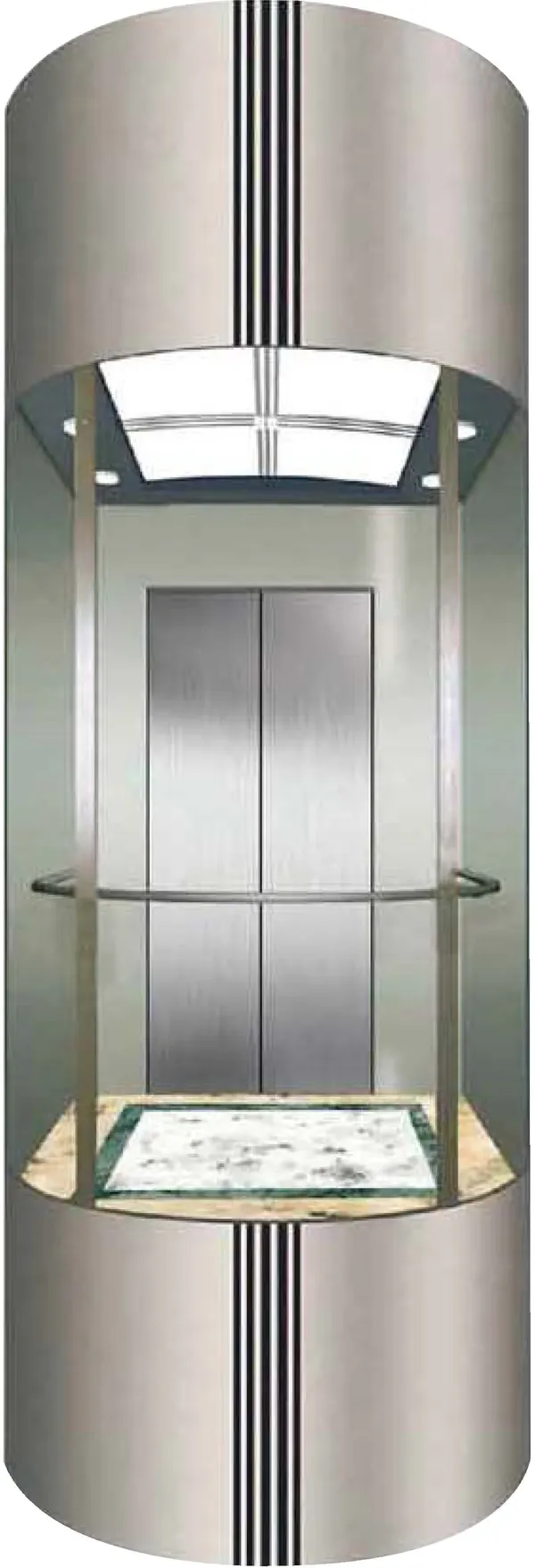

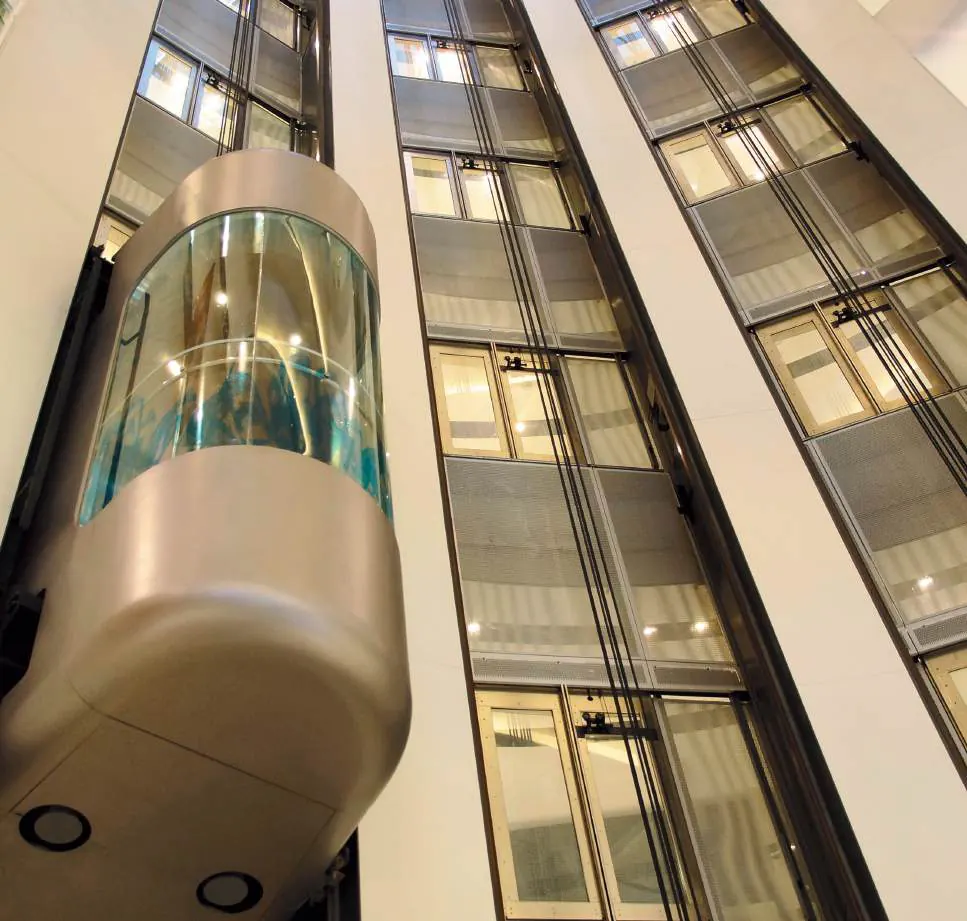

Thang quan sát kính an toàn 180°, cabin inox gương, vân đá, trần LED – thiết kế đồng bộ với sảnh tòa nhà. Xem thiết kế nội thất
Ảnh từ catalog và thư mục thiết kế nội – ngoại thất INTEC. Tên/địa điểm công trình: [CẦN BỔ SUNG chú thích từng ảnh]
Tòa nhà đang vận hành
Thang cũ chờ lâu, dừng tầng lệch? Nâng cấp điều khiển thay vì thay mới
INTEC được đánh giá cao trong lĩnh vực nâng cấp, cải tạo thang máy chung cư và công trình cao tầng – tương thích linh hoạt nhiều hệ thang hiện hữu, giúp chủ đầu tư tối ưu chi phí và nâng cao hiệu quả khai thác.
Nguồn: Catalog Thang máy INTEC 2026, tr.4, 13.
Mười năm nữa, bạn có muốn tự chọn đơn vị bảo trì?
Chuẩn mở CANopen-Lift (CiA 417)
Sở hữu thang máy – không bị “khóa” vào một hãng
Thang máy INTEC dùng chuẩn giao tiếp mở quốc tế CANopen-Lift (CiA 417) do tổ chức CAN in Automation (Nürnberg, Đức) ban hành từ năm 2002. Toàn bộ thiết bị trong thang kết nối bằng một đường truyền số: ít dây, ít lỗi tiếp xúc, tự kiểm tra an toàn trước mỗi chuyến.
- Thay thế linh kiện: chọn thiết bị đạt chuẩn CiA 417 từ nhiều hãng.
- Bảo trì: không phụ thuộc thiết bị bảo trì độc quyền; mã lỗi hiển thị ngay trên màn hình; công cụ chẩn đoán có từ nhiều nhà cung cấp.
- Đổi đơn vị bảo trì: thuận lợi vì dùng công cụ chẩn đoán phổ biến.
- Nâng cấp sau 10–15 năm: thay từng thiết bị theo nhu cầu, thiết bị mới “cắm là chạy” nhờ giao tiếp chuẩn hóa.
Hệ sinh thái CANopen-Lift
- Hơn 700 thành viên CiA; hơn 60 hãng cung cấp thiết bị CANopen-Lift.
- Tương thích được kiểm chứng qua các buổi “plugfest”; MLC-8000 đã chạy với biến tần của nhiều hãng.
- INTEC GmbH là thành viên sáng lập sáng kiến CANopen-Lift (2002).
Nguồn: Báo giá tiêu chuẩn thang máy INTEC (bản 09/2026). Thông số, tiến độ và điều khoản cụ thể được ghi trong báo giá, hợp đồng của từng công trình. Tham chiếu trong báo giá: CAN in Automation – CANopen Lift brochure 2025 (can-cia.org).
Cùng một bộ não – hai lựa chọn thiết bị.
Hai cấu hình thiết bị
Cấu hình A (Đức) và cấu hình B (Đức – Nhật)
Cả hai cấu hình dùng chung “bộ não” điều khiển: bộ điều khiển INTEC MLC-8000, định vị tuyệt đối ELGO LIMAX33 RED và màn hình LCD INTEC, giao tiếp theo chuẩn mở CANopen-Lift (CiA 417). Khác biệt nằm ở máy kéo, biến tần, đầu cửa – bộ khống chế vượt tốc và cáp tải.
| Hạng mục | Cấu hình A – Bản Đức | Cấu hình B – Bản Đức – Nhật |
|---|---|---|
| Bộ điều khiển | INTEC MLC-8000 | INTEC MLC-8000 |
| Định vị cabin | ELGO LIMAX33 RED | ELGO LIMAX33 RED |
| Màn hình cabin | LCD màu INTEC | LCD màu INTEC |
| Máy kéo | Ziehl-Abegg ZAtop (Đức) | Fuji Toyama (Nhật Bản) |
| Biến tần | Ziehl-Abegg ZAdynpro (Đức) | Yaskawa L1000A (Nhật Bản) |
| An toàn biến tần | STO SIL3 – IEC 61800-5-2 | STO SIL3 – IEC 61508 |
| Đầu cửa & bộ khống chế vượt tốc | Wittur (Đức) | Ningbo (Trung Quốc) |
| Cáp tải | DRAKO (Đức) | Cáp Trung Quốc hoặc Hàn Quốc |
| Phù hợp | Biệt thự, công trình yêu cầu cao nhất về độ êm và độ bền | Công trình cần công nghệ điều khiển Đức với chi phí tối ưu |
Nguồn: Báo giá tiêu chuẩn thang máy INTEC (bản 09/2026). Thông số, tiến độ và điều khoản cụ thể được ghi trong báo giá, hợp đồng của từng công trình. Xuất xứ ghi theo thương hiệu thiết bị; xuất xứ thực tế theo C/O từng lô hàng [CẦN XÁC NHẬN CO/CQ]
Những điều khách thường hỏi trước khi quyết định.
Hỏi – đáp
Câu hỏi thường gặp về thang máy cao tầng
Thang máy INTEC phục vụ được tòa nhà bao nhiêu tầng?
Bộ điều khiển INTEC điều khiển thang từ 2 đến 64 tầng; MLC-8000 điều khiển nhóm tối đa 8 thang, 64 điểm dừng. Số thang, tốc độ và tải trọng được tính theo lưu lượng thực tế của từng tòa nhà.
Tốc độ thang cho tòa văn phòng thường bao nhiêu?
Bảng kích thước tiêu chuẩn của INTEC có các mức 1,0 – 1,5 – 1,75 – 2,0 – 2,5 m/s cho tải 800 – 1.600 kg. Tốc độ phù hợp phụ thuộc chiều cao hành trình và thời gian chờ mục tiêu; kỹ sư INTEC đề xuất sau khi phân tích lưu lượng.
Máy kéo Ziehl-Abegg SM200 đáp ứng tải và tốc độ nào?
Theo tài liệu kỹ thuật, SM200 là máy kéo không hộp số nam châm vĩnh cửu, công suất 3,0 – 19,2 kW, tải tới 1.800 kg (treo 2:1), tốc độ tới 3,0 m/s, độ ồn dưới 50 dB(A), phanh là thành phần an toàn theo Chỉ thị thang máy 2014/33/EU.
Thang có đáp ứng yêu cầu PCCC của tòa nhà cao tầng không?
Bộ điều khiển INTEC có chức năng kiểm soát hỏa hoạn theo EN 81 và nhiều yêu cầu của cơ quan PCCC, cùng chế độ dịch vụ đặc biệt với 3 mức ưu tiên (tầng ưu tiên, tầng cấp cứu, tầng cứu hộ cứu nạn). Cấu hình cụ thể được thống nhất với thiết kế PCCC của công trình.
Tòa nhà đang dùng thang cũ có thể nâng cấp thay vì thay mới?
Có. INTEC chuyên nâng cấp bộ điều khiển cho thang máy chung cư, cao tầng đang vận hành – giữ lại phần cơ khí còn tốt, thay hệ điều khiển để thang vận hành nhóm, dừng tầng chính xác và tiết kiệm năng lượng hơn. Xem trang Nâng cấp thang máy cũ.
Chuẩn mở CANopen-Lift (CiA 417) mang lại lợi ích gì cho chủ đầu tư?
CiA 417 là chuẩn giao tiếp thiết bị thang máy do tổ chức CAN in Automation (Nürnberg, Đức) ban hành từ năm 2002, được hơn 60 hãng thiết bị hỗ trợ. Nhờ chuẩn mở, chủ đầu tư có thể thay linh kiện đạt chuẩn từ nhiều hãng, đổi đơn vị bảo trì mà không cần công cụ độc quyền, và nâng cấp từng thiết bị theo nhu cầu thay vì thay cả hệ thống.
